Что такое турбонаддув — ДРАЙВ

Несомненно, каждый из нас хоть раз в жизни замечал на обычном с виду автомобиле шильдик «turbo». Производители, как нарочно, делают эти шильдики небольшого размера и размещают в неприметных местах так, что непосвящённый прохожий не заметит и пройдёт мимо. А понимающий человек непременно остановится и заинтересуется автомобилем. Ниже приводится рассказ о причинах такого поведения.

Автомобильные конструкторы (с момента появления на свете этой профессии) постоянно озабочены проблемой повышения мощности моторов. Законы физики гласят, что мощность двигателя напрямую зависит от количества сжигаемого топлива за один рабочий цикл. Чем больше топлива мы сжигаем, тем больше мощность. И, скажем, захотелось нам увеличить «поголовье лошадей» под капотом — как это сделать? Тут-то нас и поджидают проблемы.

Турбокомпрессор состоит из двух «улиток» — через одну проходят отработавшие газы, а вторая «качает» воздух в цилиндры.

Дело в том, что для горения топлива необходим кислород. Так что в цилиндрах сгорает не топливо, а топливно-воздушная смесь. Мешать топливо с воздухом нужно не на глазок, а в определённом соотношении. К примеру, для бензиновых двигателей на одну часть топлива полагается 14–15 частей воздуха — в зависимости от режима работы, состава горючего и прочих факторов.

Как мы видим, воздуха требуется весьма много. Если мы увеличим подачу топлива (это не проблема), нам также придётся значительно увеличить и подачу воздуха. Обычные двигатели засасывают его самостоятельно из-за разницы давлений в цилиндре и в атмосфере. Зависимость получается прямая — чем больше объём цилиндра, тем больше кислорода в него попадёт на каждом цикле. Так и поступали американцы, выпуская огромные двигатели с умопомрачительным расходом горючего. А есть ли способ загнать в тот же объём больше воздуха?

Выхлопные газы из двигателя вращают ротор турбины, тот, в свою очередь, приводит в движение компрессор, который нагнетает сжатый воздух в цилиндры. Перед тем как это произойдёт, воздух проходит через интеркулер и охлаждается — так можно повысить его плотность.

Есть, и впервые придумал его господин Готтлиб Вильгельм Даймлер (Gottlieb Wilhelm Daimler). Знакомая фамилия? Ещё бы, именно она используется в названии DaimlerChrysler. Так вот, этот немец весьма неплохо соображал в моторах и ещё в 1885 году придумал, как загнать в них больше воздуха. Он догадался закачивать воздух в цилиндры с помощью нагнетателя, представлявшего собой вентилятор (компрессор), который получал вращение непосредственно от вала двигателя и загонял в цилиндры сжатый воздух.

Швейцарский инженер-изобретатель Альфред Бюхи (Alfred J. Büchi) пошёл ещё дальше. Он заведовал разработкой дизельных двигателей в компании Sulzer Brothers, и ему категорически не нравилось, что моторы были большими и тяжёлыми, а мощности развивали мало. Отнимать энергию у «движка», чтобы вращать приводной компрессор, ему также не хотелось. Поэтому в 1905 году господин Бюхи запатентовал первое в мире устройство нагнетания, которое использовало в качестве движителя энергию выхлопных газов.

Проще говоря, он придумал турбонаддув.

Идея умного швейцарца проста, как всё гениальное. Как ветра вращают крылья мельницы, также и отработавшие газы крутят колесо с лопатками. Разница только в том, что колесо это очень маленькое, а лопаток очень много. Колесо с лопатками называется ротором турбины и посажено на один вал с колесом компрессора. Так что условно турбонагнетатель можно разделить на две части — ротор и компрессор. Ротор получает вращение от выхлопных газов, а соединённый с ним компрессор, работая в качестве «вентилятора», нагнетает дополнительный воздух в цилиндры. Вся эта мудрёная конструкция и называется турбокомпрессор (от латинских слов turbo — вихрь и compressio — сжатие) или турбонагнетатель.

Аналог турбонаддува — приводной нагнетатель — жёстко связан с двигателем и тратит на свою работу часть его мощности.

В турбомоторе воздух, который попадает в цилиндры, часто приходится дополнительно охлаждать — тогда его давление можно будет сделать выше, загнав в цилиндр больше кислорода.

Ведь сжать холодный воздух (уже в цилиндре ДВС) легче, чем горячий.

Воздух, проходящий через турбину, нагревается от сжатия, а также от деталей турбонаддува, разогретого выхлопными газами. Подаваемый в двигатель воздух охлаждают при помощи так называемого интеркулера (промежуточный охладитель). Это радиатор, установленный на пути воздуха от компрессора к цилиндрам мотора. Проходя через него, он отдаёт своё тепло атмосфере. А холодный воздух более плотный — значит, его можно загнать в цилиндр ещё больше.

А вот так выглядит интеркулер.

Чем больше выхлопных газов попадает в турбину, тем быстрее она вращается и тем больше дополнительного воздуха поступает в цилиндры, тем выше мощность. Эффективность этого решения по сравнению, например, с приводным нагнетателем в том, что на «самообслуживание» наддува тратится совсем немного энергии двигателя — всего 1,5%. Дело в том, что ротор турбины получает энергию от выхлопных газов не за счёт их замедления, а за счёт их охлаждения — после турбины выхлопные газы идут по-прежнему быстро, но более холодные. Кроме того, затрачиваемая на сжатие воздуха даровая энергия повышает КПД двигателя. Да и возможность снять с меньшего рабочего объёма большую мощность означает меньшие потери на трение, меньший вес двигателя (и машины в целом). Всё это делает автомобили с турбонаддувом более экономичными в сравнении с их атмосферными собратьями равной мощности. Казалось бы, вот оно, счастье. Ан нет, не всё так просто. Проблемы только начались.

У Mitsubishi Lancer Evolution интеркулер располагается в переднем бампере перед радиатором. А у Subaru Impreza WRX STI — над двигателем.

Во-первых, скорость вращения турбины может достигать 200 тысяч оборотов в минуту, во-вторых, температура раскалённых газов достигает, только попробуйте представить, 1000°C! Что всё это означает? То, что сделать турбонаддув, который сможет выдержать такие неслабые нагрузки длительное время, весьма дорого и непросто.

Выхлопные газы разогревают и выпускную систему, и турбонаддув до очень высоких температур.

По этим причинам турбонаддув получил широкое распространение только во время Второй мировой войны, да и то только в авиации. В 50-х годах американская компания Caterpillar сумела приспособить его к своим тракторам, а умельцы из Cummins сконструировали первые турбодизели для своих грузовиков. На серийных легковых машинах турбомоторы появились и того позже. Случилось это в 1962 году, когда почти одновременно увидели свет Oldsmobile Jetfire и Chevrolet Corvair Monza.

Но сложность и дороговизна конструкции — не единственные недостатки. Дело в том, что эффективность работы турбины сильно зависит от оборотов двигателя. На малых оборотах выхлопных газов немного, ротор раскрутился слабо, и компрессор почти не задувает в цилиндры дополнительный воздух. Поэтому бывает, что до трёх тысяч оборотов в минуту мотор совсем не тянет, и только потом, тысяч после четырёх-пяти, «выстреливает». Эта ложка дёгтя называется турбоямой. Причём чем больше турбина, тем она дольше будет раскручиваться.

Поэтому моторы с очень высокой удельной мощностью и турбинами высокого давления, как правило, страдают турбоямой в первую очередь. А вот у турбин, создающих низкое давление, никаких провалов тяги почти нет, но и мощность они поднимают не очень сильно.

Почти избавиться от турбоямы помогает схема с последовательным наддувом, когда на малых оборотах двигателя работает небольшой малоинерционный турбокомпрессор, увеличивая тягу на «низах», а второй, побольше, включается на высоких оборотах с ростом давления на выпуске. В прошлом веке последовательный наддув использовался на суперкаре Porsche 959, а сегодня по такой схеме устроены, например, турбодизели фирм BMW и Land Rover. В бензиновых двигателях Volkswagen роль маленького «заводилы» играет приводной нагнетатель.

На рядных двигателях зачастую используется одиночный турбокомпрессор twin-scroll (пара «улиток») с двойным рабочим аппаратом. Каждая из «улиток» наполняется выхлопными газами от разных групп цилиндров. Но при этом обе подают газы на одну турбину, эффективно раскручивая её и на малых, и на больших оборотах

Но чаще по-прежнему встречается пара одинаковых турбокомпрессоров, параллельно обслуживающих отдельные группы цилиндров.

Типичная схема для V-образных турбомоторов, где у каждого блока свой нагнетатель. Хотя двигатель V8 фирмы M GmbH, дебютировавший на автомобилях BMW X5 M и X6 M, оснащён перекрёстным выпускным коллектором, который позволяет компрессору twin-scroll получать выхлопные газы из цилиндров разных блоков, работающих в противофазе.

Турбина twin-scroll имеет двойную «улитку» турбины — одна эффективно работает на высоких оборотах двигателя, вторая — на низких

Заставить турбокомпрессор работать эффективнее во всём диапазоне оборотов, можно ещё изменяя геометрию рабочей части. В зависимости от оборотов внутри «улитки» поворачиваются специальные лопатки и варьируется форма сопла. В результате получается «супертурбина», хорошо работающая во всём диапазоне оборотов. Идеи эти витали в воздухе не один десяток лет, но реализовать их удалось относительно недавно. Причём сначала турбины с изменяемой геометрией появились на дизельных двигателях, благо, температура газов там значительно меньше. А из бензиновых автомобилей первый примерил такую турбину Porsche 911 Turbo.

Турбина с изменяемой геометрией.

Конструкцию турбомоторов довели до ума уже давно, а в последнее время их популярность резко возросла. Причём турбокомпрессоры оказалось перспективным не только в смысле форсирования моторов, но и с точки зрения повышения экономичности и чистоты выхлопа. Особенно актуально это для дизельных двигателей. Редкий дизель сегодня не несёт приставки «турбо». Ну а установка турбины на бензиновые моторы позволяет превратить обычный с виду автомобиль в настоящую «зажигалку». Ту самую, с маленьким, едва заметным шильдиком «turbo».

Электрический турбонагнетатель KAMANN — альтернатива для атмосферных двигателей

Покупая автомобиль, Вы прежде всего обращаете внимание на безопасность и надежность, красоту и функциональность, а также на мощность и крутящий момент. Максимальные скоростные характеристики, полученные при использовании дополнительной аэродинамики, не могут помочь в получении качественного ускорения на многих автомобилях. Классический способ улучшить ускорение состоит в том, чтобы использовать двигатель большего объема, что в свою очередь увеличивает потребление топлива и количество отработанных газов.
После многих лет научных исследований, специалисты из Германии разработали признанную во всей Европе и доступную идею нагнетания воздуха с минимальными затратами. Новый, и существенно эффективный, способ улучшить нагнетание воздуха в двигатель, предлагает компания KAMANN с использованием мини-турбины, установленной во впускной системе. Изобретенный в Германии ЭЛЕКТРИЧЕСКИЙ ТУРБОНАГНЕТАТЕЛЬ является мини-турбиной, электрической системой нагнетания воздуха в подкапотном пространстве. Такая установка увеличивает крутящий момент двигателя, что в свою очередь, способствует уменьшению расхода топлива, улучшает качество выхлопных газов, снижая показатели CО и продлевая срок службы катализаторов, и улучшает динамические характеристики автомобиля в целом

БОЛЬШЕ МОЩНОСТИ, МЕНЬШЕ ОТРАБОТАННЫХ ГАЗОВ
Большинство обычных двигателей внутреннего сгорания, оснащенных турбинами для получения большей мощности и хорошего ускорения, потребляют меньше топлива и порождают меньшее количество выхлопных газов и СО при увеличенной производительности, по сравнению с аналогичным двигателем без нагнетателя или компрессора. Все это хорошо производит впечатление в теории, на практике же, складывается другая ситуация. Высокий крутящий момент часто имеется в распоряжении только в относительно узком диапазоне числа оборотов. В частности, у некоторых турбо-дизельных двигателей наблюдается очень плохой показатель ускорения, когда в ответ на изменение положения педали газа двигателю необходимо какое-то время, чтобы увеличить мощность и ускориться. Такое явление получило название «турбо-яма»

БЫСТРЫЙ ОТВЕТ И ЭКОНОМИЯ
Проанализировав рынок современных автомобилей, KAMANN утверждает, что к 2010-2012 году доля автомобилей, оснащенных турбо-нагнетателями, будет составлять 60-70 % от общего количества проданных авто. Тщательно рассмотрев все существующие турбо-системы, специалисты KAMANN разработали прибор, помогающий быстрее реагировать на изменение положения педали газа и в то же самое время экономичен. Эти требования пока не могут быть реализованы в двигателе, оснащенном обычной турбо-системой. Двигатели с турбо-системой от выхлопных газов эффективны только в пределах определенного диапазона оборотов двигателя. Неоспоримым преимуществом электрических турбо-систем является эффективность нагнетания воздуха во всем диапазоне оборотов двигателя, даже когда двигатель только запустился — нагнетаемый воздух уже присутствует во впускном коллекторе. Нагнетая воздух при запуске двигателя, ЭЛЕКТРИЧЕСКИЙ ТУРБО-НАГНЕТАТЕЛЬ дает мгновенный ответ на нажатие педали газа, даже на небольшой скорости. Плюс, нагнетая воздух во время переключения передач, Вы все равно непрерывно получаете дополнительную энергию для движения и ускорения.

ТУРБО-НАГНЕТАТЕЛЬ ДОПОЛНЯЕТ ТУРБО-СИСТЕМЫ
Также Электрический Турбо-Нагнетатель от KAMANN способен дополнить уже существующие системы подачи воздуха в бензиновых/дизельных турбо-двигателях, ускорение такого автомобиля только улучшится. Большинство турбин начинает эффективно работать только свыше 2000-3000 об/мин, что означает — крутящий момент ниже этого значения не увеличивается, что делает Ваш автомобиль не динамичным, а двигатель — слабым. Такая особенность работы двигателей с классической турбо-системой уходит в прошлое. С установкой ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ уже при 1200-1500 об/мин и спустя 1 секунду после нажатия на педаль акселератора, Ваш двигатель получает в распоряжение больше чистого воздуха, не затрачивая при этом ценную энергию. Крутящий момент увеличивается при этом на 10-12% по сравнению с классическим способом всасывания воздуха двигателем!

УВЕЛИЧИВАЕМ МОЩНОСТЬ — И ЭКОНОМИМ
Главное преимущество после установки ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ — получение для двигателя непрерывного крутящего момента и быстрое ускорение автомобиля. KAMANN AUTOSPORT сравнил автомобиль с бензиновым двигателем 1,4, но с установленным ЭЛЕКТРИЧЕСКИМ ТУРБО-НАГНЕТАТЕЛЕМ, и автомобиль той же марки с бензиновым двигателем 1,6 и без нагнетателя, и получил результат: у обоих автомобилей примерно одна и та же мощность и крутящий момент (динамика разгона), и это при почти неизменном потреблении топлива! Значит, двигатель 1,4 имеет ту же мощность, что и двигатель 1,6, но при этом потребляет меньше топлива. Владелец такого автомобиля экономит при движении до 10% топлива! Теперь у Вас действительно будут Мощность и Экономия топлива в одном!

Справка
Электрический турбонагнетатель КАМАНН (KAMANN) в Украине можно приобрести в компании ATLAS Tuning Technologies.

Турбонагнетатель (турбокомпрессор) — плюсы и минусы

---

Турбонагнетатель – плюсы и минусы

Турбонагнетатель хорош тем, что он не использует энергию коленвала, а работает от приходящего в турбину потока выхлопных газов. То есть, он функционирует фактически на халяву, и в этом есть основное его преимущество. Выхлопные газы вместе со своей энергией все равно улетели бы в трубу, а так и они напоследок потрудятся во благо человека. Получается. Что турбонагнетатель более эффективен, нежели его механический аналог. Он не отбирает у силового агрегата энергию. Однако, на этом плюсы только начинаются.

Если оснастить таким турбонаддувом обычную машину, то можно получить очень высокий прирост мощности – автомобиль будет развивать целых 300 л. с., и это, конечно, не предел. Турбонагнетатель обеспечивает сорокапроцентный прирост мощности ДВС. Удивительно, но турбированный мотор при этом можно охарактеризовать как экономичный. Автомобильный ДВС традиционно имеет низкий КПД, обусловленный следующими причинами:

1. Потери на трение.
2. Низкий уровень тепловой эффективности.

Если увеличить габариты агрегата, то и данные потери резко возрастут. В таком случае гораздо предпочтительнее иметь небольшой движок с турбонагнетателем, нежели огромный агрегат без турбины.

Но идеалом совершенства турбонагнетатель назвать нельзя. Он обладает некоторым рядом сложных моментов:

1. Турбояма. Между компрессором и мотором нет механической связи. В результате задаваемая водителем мощность не соответствует возможностям установленного компрессора. То есть, вы жмете педаль газа, а нагнетатель отвечает далеко не сразу.

2. Если у турбины нет переменной геометрии, то при малых оборотах мотора эффективность компрессора будет низкой. Повысить мощность можно путем параллельного монтажа двух таких турбин. Получится битурбированный двигатель (Bi-Turbo).

3. Чтобы от такого компрессора наступил хороший эффект, ему придется чрезвычайно интенсивно вращаться. Аналогичным недостатком обладает и механический нагнетатель.

4. Турбонагнетатель греется до 1000 С. Производители тщательно подбирают очень тугоплавкие материалы, что удорожает конструкцию. А еще работающее оборудование нуждается в хорошей смазке и отводе тепла, что сделать тоже довольно трудно.

5. Помимо деталей турбонагнетателя, сильно греется и сам воздух, так что приходится как-то его охлаждать. Обычно на помощь приходит установка интеркулера. При его подборе надо все особо тщательно рассчитать.

Турбонагнетатель должен обладать и клапаном, спускающим излишки давления. Правда, и с этим ситуация тут сложнее. Помимо слежения за давлением наддува, тут надо еще перепускать выхлопные газы, дабы в выпускном коллекторе не формировалось избыточное давление. Также важно, чтобы ротор не вращался чрезвычайно быстро, когда двигатель развивает высокие обороты.

Именно этот вид турбины требует отдыха на холостых оборотах, когда вы откуда-то приехали. Если вы тут же заглушите мотор, турбонагнетатель перестанет смазываться и охлаждаться маслом, что грозит его скорейшим выходом из строя.

Производители советуют — перед тем как заглушить двигатель, дать ему поработать на оборотах холостого хода в течении, не менее 15 — 20 секунд.

Чтобы вы не сидели в машине, ожидая глушения движка, придуман турботаймер. Вы выключаете зажигание, но ДВС глохнет не сразу же, а спустя определенный промежуток времени.

Турбонагнетатель сложен в установке, поэтому при тюнинге автомобиля прибегают в основном к механическим разновидностям турбоаппаратуры. Но более высокий КПД турбонагнетателя никуда не денешь.

Турбонагнетатели с перепускной заслонкой и изменяемой геометрией

Лучше переваривается,
более структурирован

Неважно, насколько сложными кажутся различные турбонагнетатели, – всех их объединяют схожая конструкция основного агрегата и функции. Выхлопные газы, покидая двигатель, направляются через корпус турбокомпрессора, расположенный перед выхлопной трубой. Давление выхлопных газов приводит в движение колесо турбины внутри корпуса, которая соединяется при помощи вала с рабочим колесом компрессора, расположенным в системе забора воздуха. Лопасти рабочего колеса нагнетают очищенный, профильтрованный и готовый к сгоранию воздух в двигатель. Нагнетание большего объема воздуха означает, что сгорает больше топлива, то есть высвобождается больше энергии и образуется больший крутящий момент, чем в двигателях без наддува (нетурбированных двигателях) с таким же рабочим объемом. В этом и заключается основная идея применения турбонагнетателей.

Существует множество различных моделей турбонагнетателей, каждая из которых имеет свои конструктивные особенности, позволяющие повысить ее эффективность. Например, турбонагнетатель с перепускной заслонкой дает возможность использовать турбину большей производительности, чем та, которая указана и обычно используется на том или ином двигателе. Такой турбонагнетатель с перепускной заслонкой обеспечивает бо́льшую производительность на пониженных оборотах двигателя, чем традиционная турбина. Однако без функции перепускной заслонки он выдавал бы избыточную производительность и на высоких оборотах, нанося тем самым потенциальный вред как двигателю, так и турбине. Поэтому на высоких оборотах перепускная заслонка защищает двигатель и регулирует нагнетаемое турбиной давление путем отвода выхлопных газов напрямую в выхлопную трубу. Это уменьшает давление выхлопных газов в выхлопной турбине и на высоких оборотах двигателя замедляет ее до необходимой скорости вращения.

Слева: при низкой частоте вращения двигателя кольцо привода закрывает кольцо с лопатками и тем самым повышает давление выхлопных газов на лопасти крыльчатки. При этом увеличиваются частота вращения турбины и давление наддува. Справа: открытие лопаток на высоких оборотах двигателя снижает воздействие выхлопных газов на крыльчатку. Это защищает двигатель и турбонагнетатель, одновременно сохраняя его эффективность

Турбонагнетатели с подвижным кольцом чаще используются в сверхмощных двигателях сельхозмашин, а турбонагнетатели с перепускной заслонкой, наоборот, в тракторах среднего размера.

Текст: Сенке Шульц

Подпишись и читай материал полностью

Электрический турбонагнетатель: принцип работы :: Avto.Tatar

Турбонагнетатель – это небольшой компрессор округлой формы, напоминающий домик для улитки под определенным ракурсом. Служит для нагнетания воздуха в двигателе, экономии расхода топлива и повышения производительности самого автомобиля.

Принцип работы

Работа турбонагнетателя несложная, ее сможет понять даже человек, не имеющий практически никаких знаний про автомобили. Когда выхлопные газы проходят через турбину, ротор турбонагнетателя начинает вращаться. Когда выхлопные газы обладают большей энергией, турбина вращается с большей скоростью. В связи с этим расходуется большее количество топлива и повышается мощность автомобиля. Максимальное вращение турбонагнетателя при этом может превышать 150 тыс. оборотов в минуту.
В последнее время стало популярным использование в турбине механизмов для изменения ее геометрии. Благодаря кольцу с лопатками на турбине в центральной части стало возможным регулировать поток выхлопных газов. Это наблюдается при изменении мощности, так как при понижении оборотов увеличивается скорость газов, а при понижении наоборот.
С помощью управления скорости вращения турбонагнетателя возможно снизить расходы на топливо и выброс вредных веществ.

Плюсы и минусы турбонагнетателя

Турбонагнетатели, работающие на энергии, считаются более эффективными, чем механические, так как они работают за счет выбрасываемой энергии из двигателя и газов из выхлопной трубы.
Стало возможным получать большую мощность, исходя из объема двигателя свыше 300 л.с. с использованием турбонаддува. При использовании турбонагнетателя мощность двигателя возрастает на 40%. Если КПД двигателя низок, целесообразным будет использовать турбированные моторы. С увеличением размеров ротора потери будут уменьшаться в связи с трением.
Самым важным отрицательным качеством турбонагнетателей является образование турбоямочек, они образуются при несоответствии связи между компрессором и двигателем.
Нецелесообразно использование турбонагнетателей на двигателях с малой мощностью. В таком случае устанавливаются несколько турбин параллельно с переменной геометрией, что повышает отдачу всей нагнетательной системы автомобиля.
Турбина оснащена сложной системой, с помощью которой можно наблюдать за давлением наддува и спускать выхлопные газы для снижения оборотов ротора, когда двигатель работает на большой мощности, что может привести к перегреву подвижных и неподвижных частей автомобиля.
Сравнение механических нагнетателей и турбонагнетателей Турбонагнетатели по себестоимости не уступают механическим, а их установка значительно сложная, поэтому часто они встроены в автомобиль при сборке.
Механические нагнетатели по конструкции и установке просты, поэтому их часто устанавливают при тюнинге двигателя.
Большинство любителей спортивных машин используют турбонагнетатели в качестве повышения КПД и по многим другим положительным факторам.

Электрический турбонагнетатель и электрический механический нагнетатель: в чем разница

В чем разница между электрическими турбинами и электрическими нагнетателями?

Что такое турбонаддув знают те, кто любят впихивать одну деталь в другую, то есть мы с вами. Совсем недавно появились электрические варианты турбины и нагнетателя с механическим приводом (или суперчарджера). Что представляют из себя электрические варианты этих компрессоров и как они работают?



Прежде чем мы перейдем к обсуждению, давайте освежим наши знания о работе турбин и суперчарджеров. По сути, оба эти устройства увеличивают плотность топливовоздушной смеси, которая поступает в двигатель внутреннего сгорания, где происходит компрессия и возгорание смеси.  Чем выше плотность топливовоздушной смеси, тем мощнее будет ход поршня и работа двигателя, даже без увеличения физического объема цилиндров двигателя.



Именно поэтому небольшие двигатели с турбонаддувом оказываются мощнее своих более крупных аналогов: двигатель получает больше мощности от каждого хода поршня. Как можно увеличить эту плотность? Посредством компрессии поступающего воздуха при помощи нагнетателя. Если нагнетатель работает от ременного привода двигателя, то это нагнетатель с механическим приводом. Если же от турбины, которая извлекает энергию из потока выхлопных газов, то это турбонагнетатель.



Недостаток турбонагнетателя заключается в том, что двигателю нужно некоторое время, чтобы произвести достаточное количество выхлопных газов. Эта досадная заминка называется турбояма. У суперчарджера нет такой задержки, но, чтобы раскрутить турбину, двигателю тоже нужно время, что сказывается на его эффективности.



Можно предположить, что если к этим системам была добавлена «электрическая» функция, то этих недостатков больше не будет. И это будет правдой.



На самом деле, я хочу рассказать о трех механизмах: электрический механический наддув, электрический турбонаддув и ту ерунду, которую продают в Интернете. Сразу избавляемся от того, что предлагают в Интернете. А что именно предлагают, например, на eBay можно посмотреть по ссылке.



Сразу скажу, что это не вариант сделать свой PT Cruiser еще мощнее. Это способ присоединить бесполезный откачивающий насос или вентилятор от компьютера к воздухозаборнику непонятно с какой целью. Вы все равно не увидите никаких изменений. Все эти штуки, которые соединяются с вашей 12-вольтовой электрической системой, чтобы запустить «компрессор» — полная дрянь.



В лучшем случае, эти чудеса техники соединятся с генератором, чтобы запустить бесполезный вентилятор, у которого все равно не хватит мощности для нормальной компрессии. Скорее всего, вы, наоборот, потеряете немного мощности из-за ограниченного потока нагнетаемого воздуха. Как говорится, не дайте себя обмануть.



Смотрите также: Электрический турбонагнетатель, за ним будущее?



Итак, настоящие электрические механические нагнетатели все же существуют и по сути, это такие же нагнетатели, как и те, к которым мы привыкли. Они также раскручивают компрессор, чтобы увеличить плотность воздуха, но вместо ременного привода, они работают от электромотора.





Но электромотор — это не та 12-вольтовая пустышка с eBay. Здесь потребуется как минимум 48-вольтовая система. Компрессия воздуха потребляет очень много энергии, поэтому возникают трудности с разработкой электрических систем.



Большинство аккумуляторов и традиционных электрических систем в автомобилях просто не смогут обеспечить такой объем мощности достаточно быстро, чтобы запустить электрический суперчарджер. По этой причине, электрические суперчарджеры обычно идут вместе с суперконденсаторами большой емкости, которые могут хранить энергию и затем очень быстро выдавать электрическую энергию. Такие конденсаторы также можно перезаряжать, как электрические и гибридные автомобили по принципу рекуперативного торможения.





Например, Mazda уже использует суперконденсатор в своей системе i-eLoop в гибридных автомобилях. И хотя это не электрический суперчарджер, это все равно достаточно большой конденсатор, который уже производится и устанавливается в автомобили. Это дает нам надежду, что данная технология скоро станет повсеместной.



Электрические турбонаддувы сбивают с толку и заставляют нас думать, что они отличаются от электрических суперчарждеров. На самом деле, от электрического турбонаддува в них не так и много. Это просто электрические суперчарджеры небольшого размера, соединенные с обычным турбонагнетателем, работающим на потоке выхлопных газов.





Даже по определению, турбонагнетатель получает энергию от выхлопных газов, поэтому полюбившийся термин «электрический турбонагнетатель» просто не имеет никакого смысла.



По большому счету, главная задача электрического турбонагнетателя — избавиться от турбоямы и помочь обычному турбонагнетателю, пока скорость двигателя не достигнет точки, в которой турбина максимально эффективна.  Для этого, электрический турбокомпрессор (который может располагаться там же, где и обычный турбонагнетатель или отдельно, но работающий от того же импеллера) раскручивает компрессор на старте и на малых оборотах, а, когда объем выхлопных газов будет достаточным, он передает работу обычному турбонагнетателю.



Смотрите также: BMW против Audi- битва мультитурбированных двигателей



Не знаю, я бы сказал, что это просто электрический помощник, но не самостоятельная система. Такая гибридная система устраняет турбояму и, конечно, вам понравится мощность на всех скоростях двигателя. Требования к мощности автомобиля с электрическими системами менее жесткие, чем к автомобилям с электрическим суперчарджером. Так как турбина эффективно извлекает энергию из отработанных газов, то в целом эта задумка получается эффективней, чем электрический суперчарджер.



Подведем итог: электрический суперчарджер — это электрический механический нагнетатель, управляемый электрическим мотором (обычно) с неким источником хранения энергии. Электрический турбонагнетатель — это электрический суперчарджер, который работает вместе с обычным турбонагнетателем. Наконец, электрический суперчарджер на eBay за 50 баксов — это полная ерунда, которую вы приделаете к своему двигателю просто так для красоты.



Ну как, все понятно? Отлично!

Новый турбонагнетатель с переменной геометрией от Bosch Mahle Turbo Systems

В последнее время всё более явной становится тенденция к снижению размеров турбонагнетателей при заметном увеличении требований к ним. Оснащение двигателя турбонагнетателем является основной технологией для увеличения его мощности при значительном снижении габаритов. Специально для трехцилиндрового дизельного двигателя BMW компания Bosch Mahle Turbo Systems создала высокопроизводительный турбонагнетатель с переменной геометрией турбины (VTG).

Технология турбонаддува является максимально эффективной в снижении потребления топлива. Усовершенствованная форма лопасти и низкий коэффициент трения в подшипниках позволяют мгновенно реагировать на изменение режима работы двигателя при низких скоростях, а также увеличивать крутящий момент при высоких. Благодаря электронному регулированию направляющих лопастей становится возможным точная настройка турбокомпрессора при низком времени отклика системы.

В дополнение к желаемым динамическим характеристикам турбокомпрессора, в частности в автомобилях премиальных марок, требования по акустике особенно высоки. По этой причине турбокомпрессоры VTG производства BMTS оснащены малошумными, оптимизированными по массе рабочими деталями с пластиковыми вкладышами в местах соединений, звукопоглощающими вставками в плавающих подшипниках скольжения, а также фрезерованными рабочими колесами для снижения звуковой пульсации.

Австрийский завод BMTS недавно ввел в эксплуатацию новое ультрасовременное оборудование, которое позволяет увеличить объемы производства, сохраняя качество продукции. Усовершенствования коснулись и системы тестирования продукции при сходе с конвейера. Теперь этот процесс полностью автоматизирован: роботизированные измерительные системы проверяют соблюдение фабричных параметров при производстве. Помимо этого высокое качество турбонагнетателей подтверждают результаты тестов, при которых детали испытывали в условиях неправильной эксплуатации. Все турбонагнетатели BMTS выдержали тесты в составе комплектации автомобилей BMW и остались неповрежденными, более того детали были готовы к дальнейшему использованию и экспериментам.

Совместно с BMW компания BMTS усовершенствовала упаковку готовых деталей. Турбонагнетатель целиком погружен в специальную пластиковую обшивку, что позволяет избежать загрязнения детали.

Используя трехцилиндровый 1.5-литровый двигатель, BMW Group смогли разработать новую платформу для двигателя, которая состоит из стандартных 500 см³ цилиндров, устанавливаемых на все дизельные и бензиновые двигатели BMW. Новая платформа может быть установлена как продольно, так и поперечно и комплектуется 70 и 85 кВт двигателями.



Как работает турбокомпрессор | Cummins

Существенная разница между дизельным двигателем с турбонаддувом и традиционным бензиновым двигателем без наддува : воздух, поступающий в дизельный двигатель, сжимается перед впрыском топлива . Именно здесь турбокомпрессор имеет решающее значение для выходной мощности и эффективности дизельного двигателя.

Работа турбокомпрессора заключается в сжатии большего количества воздуха, поступающего в цилиндр двигателя. Когда воздух сжимается, молекулы кислорода собираются ближе друг к другу.Это увеличение количества воздуха означает, что для безнаддувного двигателя такого же размера можно добавить больше топлива. Это приводит к увеличению механической мощности и повышению общей эффективности процесса сгорания. Следовательно, размер двигателя может быть уменьшен для двигателя с турбонаддувом, что приведет к лучшей компоновке, преимуществам экономии веса и общей улучшенной экономии топлива.

Как работает турбокомпрессор?

Турбокомпрессор состоит из двух основных частей: турбины и компрессора.Турбина состоит из турбинного колеса (1) и корпуса турбины (2) . Корпус турбины направляет выхлопные газы (3) в рабочее колесо турбины. Энергия выхлопного газа вращает турбинное колесо, и затем газ выходит из корпуса турбины через зону выхода выхлопных газов (4) .

Компрессор также состоит из двух частей: крыльчатки компрессора (5) и корпуса компрессора (6) . Принцип действия компрессора противоположен турбине.Колесо компрессора прикреплено к турбине валом из кованой стали (7) , и когда турбина вращает колесо компрессора, высокоскоростное вращение втягивает воздух и сжимает его. Затем корпус компрессора преобразует высокоскоростной воздушный поток низкого давления в воздушный поток высокого давления и низкого давления посредством процесса, называемого диффузией. Сжатый воздух (8) проталкивается в двигатель, позволяя двигателю сжигать больше топлива для выработки большей мощности.

1. Колесо турбины
2. Корпус турбины
3. Выхлопные газы
4. Площадь выхода выхлопных газов
5. Колесо компрессора
6. Корпус компрессора
7. Вал из кованой стали
8. Сжатый воздух

Узнайте, как работает Turbo

Турбокомпрессор vs.

Нагнетатель: в чем разница?

По мере того, как государственное законодательство и экологические соображения приводят к переходу от энергоемких безнаддувных двигателей большого объема к более экономичным двигателям меньшего размера, автопроизводители все чаще используют турбокомпрессоры и нагнетатели, чтобы получить больше энергии из меньшего количества топлива. Оба устройства служат «заменой смещения», помогая втиснуть такое же количество воздуха, которое более крупный двигатель естественным образом вдохнет в меньший двигатель, чтобы они могли производить ту же мощность, когда ступня водителя ударяется об пол.Оказывается, кислород труднее попасть в двигатель, чем топливо. (Это также цель, которую системы закиси азота служат на рынке послепродажного обслуживания.) Давайте по-новому взглянем на относительные преимущества турбонаддува по сравнению с наддувом.

В чем разница между турбонагнетателем и нагнетателем?

«Нагнетатель» — это общий термин для воздушного компрессора, который используется для увеличения давления или плотности воздуха, поступающего в двигатель, обеспечивая большее количество кислорода для сжигания топлива. Все самые ранние нагнетатели приводились в движение от коленчатого вала, обычно с помощью шестерни, ремня или цепи. Турбокомпрессор — это просто нагнетатель, который приводится в действие турбиной в потоке выхлопных газов. Первые из них, датируемые 1915 годом, назывались турбокомпрессорами и использовались в радиальных авиационных двигателях для увеличения их мощности в более разреженном воздухе, обнаруживаемом на больших высотах. Сначала это название было сокращено до турбокомпрессора, а затем до турбо.

Посмотреть все 5 фото

Что лучше: турбонагнетатель или нагнетатель?

Каждый из них может использоваться для увеличения мощности, экономии топлива или того и другого, и у каждого есть свои плюсы и минусы.Турбокомпрессоры используют часть «бесплатной» энергии, которая в противном случае полностью терялась бы в выхлопе. Привод турбины действительно увеличивает противодавление выхлопных газов, которое оказывает некоторую нагрузку на двигатель, но чистые потери имеют тенденцию быть меньше по сравнению с прямой механической нагрузкой, связанной с приводом нагнетателя (самые большие нагнетатели, приводящие в действие драгстер, работающий на верхнем топливе, потребляют 900 лошадиных сил на коленчатом валу. в двигателе мощностью 7500 лошадиных сил). Но нагнетатели могут обеспечить свой наддув почти мгновенно, тогда как турбокомпрессоры обычно страдают некоторой задержкой реакции, в то время как давление выхлопных газов, необходимое для вращения турбины, увеличивается.Очевидно, что драгстер с самым высоким уровнем топлива, пытающийся проехать квартал за четыре секунды, не может тратить время на ожидание повышения давления выхлопных газов, поэтому все они используют нагнетатели, в то время как автомобили, которым поручено повысить среднюю корпоративную экономию топлива (CAFE), не могут себе позволить. тратить драгоценную мощность на воздуходувки, поэтому они в основном используют турбины. Но с появлением мягкой гибридизации и 48-вольтовых электрических систем можно ожидать более широкого использования нагнетателей, приводимых в действие свободно рекуперированным электричеством, сохраняемым во время замедления и торможения.В новом шестицилиндровом двигателе Mercedes-Benz M256, который теперь устанавливается на такие автомобили, как CLS 450 и GLE 450, используется именно такая система, как и в новом Land Rover Defender с двигателем такого же размера и конфигурации с максимальным запасом хода.

Сколько мощности добавляет турбонагнетатель или нагнетатель?

Выше мы отметили, что количество кислорода, которым двигатель может «дышать», является ограничивающим фактором в отношении того, сколько энергии он может производить, потому что технология топливных форсунок более чем способна подавать столько топлива, сколько может быть сожжено. с количеством кислорода в баллоне.Безнаддувные двигатели, работающие на уровне моря, получают давление воздуха 14,7 фунтов на квадратный дюйм, поэтому, если турбонагнетатель или нагнетатель добавляет к двигателю 7 фунтов на квадратный дюйм, то сами цилиндры получают примерно на 50 процентов больше воздуха и теоретически должны производить примерно на 50 процентов больше. мощность. Обычно так не получается. Сжатие всасываемого воздуха добавляет тепла, которое вместе с дополнительным давлением увеличивает вероятность повреждения двигателя перед детонацией или «звоном», поэтому время часто приходится несколько замедлять. Это может ограничить количество времени, в течение которого топливо должно полностью сгореть, и, следовательно, частично снижает выигрыш в мощности. Большинство современных двигателей с турбонаддувом и / или нагнетателем также включают промежуточные охладители, которые помогают отводить часть тепла, добавляемого турбонагнетателем или нагнетателем. В конце концов, обычно ожидается, что добавление на 50 процентов большего количества воздуха даст на 30-40 процентов больше мощности.

Просмотреть все 5 фото

Как турбины / нагнетатели экономят газ?

Когда они работают, турбины и нагнетатели в основном помогают сжигать на больше газа, но когда они прикреплены болтами к двигателю, который в противном случае был бы слишком мал, чтобы адекватно удовлетворить потребности транспортного средства с точки зрения ускорения или при буксировке, и т.п., они помогают экономить топливо во время круизов на малой мощности, которые составляют большую часть нашей поездки. Один из способов, которым это происходит, — это уменьшение насосных потерь, которые возникают, когда двигатель большого рабочего объема работает с дроссельной заслонкой пять процентов или меньше — он должен усердно работать, чтобы всасывать воздух мимо в основном закрытой дроссельной заслонки. Для того же количества мощности может потребоваться 20-процентное открытие дроссельной заслонки на меньшем двигателе, что приведет к меньшему количеству насосных работ. (Вот почему многие новые автомобили не создают достаточного вакуума для работы механических тормозов, дверей смешанного воздуха систем климат-контроля и т. Д., и либо оснащены вспомогательными вакуумными насосами, либо используют электрические элементы управления для этих элементов.)

Почему турбонагнетатели более популярны, чем нагнетатели в серийных автомобилях?

Турбины, как правило, превосходят компрессоры с кривошипно-шатунным приводом в критическом тесте экономии топлива FTP75, который определяет количество миль на галлон с наклейками на стекле и рейтинг CAFE корпорации, поэтому турбины можно найти на более распространенных автомобилях, начиная с 1,0-литрового Ford EcoSport за 21 240 долларов турбо для любого из четырех двигателей с турбонаддувом в пикапе Ford F-150. Между тем, как показывает этот список всех автомобилей с наддувом, доступных в США, нагнетатели в основном устанавливаются на высокопроизводительные автомобили. Конечно, все Volvo, оснащенные 2,0-литровыми двигателями с двойным наддувом, такие как модели XC60 и XC90 T6 и T8, имеют как турбокомпрессор , так и нагнетатель . Эта конструкция использует сильные стороны каждого из них — наддув нагнетателя на низких оборотах обеспечивает давление до тех пор, пока большой турбонагнетатель не раскрутится, и в этот момент нагнетатель отсоединяется от коленчатого вала, чтобы не терять мощность.

Просмотреть все 5 фото

А как насчет Twin Turbos, Biturbos, Quad Turbos и Hot Vees?

Twin-turbo просто означает, что есть два турбокомпрессора. Они могут работать независимо (как это часто бывает в двигателях с V-образной конфигурацией, где отдельные турбины работают с каждой стороны двигателя) или последовательно. Когда они используются последовательно, малый и большой турбонагнетатели объединяются в пару, и в этом случае маленький турбонагнетатель быстро раскручивается, чтобы уменьшить турбо-задержку, а затем, когда поток выхлопных газов увеличивается, более крупный турбо начинает обеспечивать наддув. Обратите внимание, что некоторые называют первый битурбо (Mercedes обозначает многие из своих автомобилей AMG Biturbos), а второй — твин-турбо, но мы не делаем этого различия. Естественно, квад-турбо означает, что их четыре, как в Bugatti Chiron. В его большом двигателе W-16 используются две пары последовательных турбонагнетателей. В течение многих лет большинство V-образных двигателей с турбонаддувом свешивали турбины с выпускных коллекторов на внешней стороне двигателя, при этом всасываемый воздух входил в долину V-образного сечения. В последнее время возникла тенденция к тому, чтобы обратить это вспять и подавать всасываемый воздух на внешние стороны V-образного сечения, при этом выхлопная труба и турбины расположены внутри V-образного сечения.Это дает преимущество в значительном уменьшении габаритов двигателя и, при надлежащей вентиляции капота, может привести к более низким температурам под капотом.

Просмотреть все 5 фото

Какие бывают типы нагнетателя?

Из-за необходимости размещать турбокомпрессор рядом с выхлопом, его форм-фактор с самого начала был склонен к центробежному (турбинному) компрессору. Также доступны центробежные нагнетатели с ременным приводом, которые также довольно легко установить в модернизированных установках послепродажного обслуживания.Пакстон популяризировал эту установку, и ее дизайн теперь продается под названием Vortech (как показано выше). Одним из интересных вариантов этой концепции является центробежный нагнетатель с регулируемым передаточным числом, который включает в себя бесступенчатый привод шкива, устанавливаемый на обычный компрессор. Заводские нагнетатели на V-образных двигателях обычно упаковываются в V-образной впадине и, следовательно, предпочитают более длинную, низкую и узкую упаковку. Из них тип Roots наиболее популярен среди заводских автомобилей с наддувом, к которым относятся новые Ford Mustang Shelby GT500 и Camaro ZL1.В этой установке два вала, вращающихся в противоположных направлениях, имеют выступы, которые заставляют воздух опускаться вниз через валы — обычно воздух входит в верхнюю часть устройства и выходит из нижней части. Двухвинтовые нагнетатели Lysholm нагнетают воздух от одного конца нагнетателя к другому. Винтажный Ford GT начала 2000-х использовал этот тип, как и двигатель цикла Миллера Mazda Millenia.

Винтовой нагнетатель типа G-Lader был одобрен Volkswagen в течение некоторого времени и предлагался на Corrado здесь, в США. Этот странный дизайн включает в себя пару переплетенных спиралей, которые связаны с большим трением и оказались проблематичными.Лопастной нагнетатель — это еще одна конструкция, которая мало использовалась в автомобильной промышленности с тех пор, как нагнетатели Powerplus устанавливались на некоторые автомобили MG в 1930-х годах. Это сложно объяснить без сложных иллюстраций и связано с большим трением. Последний тип, заслуживающий упоминания, — это нагнетатель волны давления, известный как система Comprex. Он имеет вращающийся цилиндр, разделенный на многочисленные камеры, открытые с обоих концов. Один конец выходит на выхлопной поток, другой — на впускной.Выхлопные импульсы толкают всасываемый воздух к стороне всасывания, прежде чем трубка снова герметизируется, отражая импульсную волну выхлопа обратно к стороне выпуска. На обратном пути камера снова попадает в воздухозаборник, куда воздух врывается вслед за отступающей волной. Есть некоторое смешение газов, и это работает только на низких оборотах двигателя, поэтому лучше всего подходит для дизелей. Около 150 000 дизельных двигателей Mazda получили эту установку, но ни один из них не был продан на наших берегах.

Могу ли я добавить к своему автомобилю турбонагнетатель или нагнетатель?

Существуют комплекты послепродажного обслуживания для обоих, но обычно немного проще прикрутить болтами к нагнетателю, для которого нужны только кронштейн, шкив коленчатого вала и ремень, а также интеграция во впускную систему — плюс, возможно, добавление промежуточного охладителя.Турбонагнетатель должен быть интегрирован как в выхлопную, так и в впускную системы, а также может быть добавлен промежуточный охладитель. Тем не менее, такие сайты, как JEGS.com, с радостью продадут вам все необходимое, чтобы добавить любой из них.

Основы турбокомпрессора

Основы турбокомпрессора

Ханну Яэскеляйнен, Магди К. Хаир

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : Турбокомпрессоры — это центробежные компрессоры, приводимые в действие турбиной выхлопного газа и используемые в двигателях для повышения давления наддувочного воздуха. Производительность турбокомпрессора влияет на все важные параметры двигателя, такие как экономия топлива, мощность и выбросы. Прежде чем переходить к более подробному обсуждению специфики турбокомпрессора, важно понять ряд фундаментальных концепций.

Конструкция турбокомпрессора

Турбокомпрессор состоит из колеса компрессора и колеса турбины выхлопного газа, соединенных сплошным валом и используемого для повышения давления всасываемого воздуха двигателя внутреннего сгорания. Турбина выхлопного газа извлекает энергию из выхлопного газа и использует ее для привода компрессора и преодоления трения. В большинстве автомобильных применений и компрессор, и турбинное колесо являются радиальными. В некоторых приложениях, таких как средне- и низкооборотные дизельные двигатели, можно использовать колесо турбины с осевым потоком вместо турбины с радиальным потоком. Поток газов через типичный турбокомпрессор с радиальным компрессором и турбинными колесами показан на Рисунке 1 [482] .

Рисунок 1 .Конструкция турбокомпрессора и расход газов

(Источник: Schwitzer)

Центр-Жилье. Общий вал турбина-компрессор поддерживается системой подшипников в центральном корпусе (корпусе подшипника), расположенном между компрессором и турбиной (Рисунок 2). Узел колеса вала (SWA) относится к валу с прикрепленными колесами компрессора и турбины, то есть к вращающемуся узлу. Узел вращения центрального корпуса (CHRA) относится к SWA, установленному в центральном корпусе, но без корпусов компрессора и турбины. Центральный корпус обычно отлит из серого чугуна, но в некоторых случаях может использоваться и алюминий. Уплотнения предотвращают попадание масла в компрессор и турбину. Турбокомпрессоры для систем с высокими температурами выхлопных газов, таких как двигатели с искровым зажиганием, также могут иметь охлаждающие каналы в центральном корпусе.

Рисунок 2 . Турбокомпрессор в разрезе

Турбонагнетатель отработавших газов бензинового двигателя, вид в разрезе, показывающий колесо компрессора (слева) и колесо турбины (справа).Подшипниковая система состоит из упорного подшипника и двух полностью плавающих опорных подшипников. Обратите внимание на охлаждающие каналы.

(Источник: BorgWarner)

Подшипники турбокомпрессора

Подшипники. Система подшипников турбокомпрессора выглядит простой по конструкции, но она играет ключевую роль в ряде важных функций. К наиболее важным из них относятся: контроль радиального и осевого движения вала и колес и минимизация потерь на трение в подшипниковой системе. Подшипниковым системам уделяется значительное внимание из-за их влияния на трение турбокомпрессора и его влияние на топливную экономичность двигателя.

За исключением некоторых крупных турбонагнетателей для тихоходных двигателей, подшипники, поддерживающие вал, обычно расположены между колесами в выступе. Эта гибкая конструкция ротора гарантирует, что турбокомпрессор будет работать выше своей первой и, возможно, второй критических скоростей, и, следовательно, может подвергаться динамическим условиям ротора, таким как завихрение и синхронная вибрация.

Уплотнения. Уплотнения расположены на обоих концах корпуса подшипника. Эти уплотнения представляют собой сложную конструктивную проблему из-за необходимости поддерживать низкие потери на трение, относительно больших перемещений вала из-за зазора в подшипниках и неблагоприятных градиентов давления в некоторых условиях.

Эти уплотнения в первую очередь служат для предотвращения попадания всасываемого воздуха и выхлопных газов в центральный корпус. Давление во впускной и выпускной системах обычно выше, чем в центральном корпусе турбонагнетателя, который обычно находится на уровне давления в картере двигателя.По существу, они в первую очередь предназначены для уплотнения центрального корпуса, когда давление в центральном корпусе ниже, чем во впускной и выпускной системах. Эти уплотнения не предназначены для использования в качестве основного средства предотвращения утечки масла из центрального корпуса в выхлопную и воздушную системы. Попадание масла в контакт с этими уплотнениями обычно предотвращается другими средствами, такими как масляные дефлекторы и вращающиеся пальцы.

Уплотнения турбокомпрессора отличаются от уплотнений с мягкой кромкой, которые обычно используются во вращающемся оборудовании, работающем при гораздо более низких скоростях и температурах.Уплотнение с поршневым кольцом — это один из наиболее часто используемых типов уплотнений. Он состоит из металлического кольца, внешне похожего на поршневое кольцо. Уплотнение остается неподвижным при вращении вала. Иногда используются уплотнения лабиринтного типа. Обычно уплотнения вала турбонагнетателя не предотвращают утечку масла, если перепад давления меняется на противоположный, так что давление в центральном корпусе выше, чем во впускной или выпускной системах.

###

Что такое турбокомпрессор и как он работает?

Турбокомпрессор — это устройство, устанавливаемое на двигатель транспортного средства, которое предназначено для повышения общей эффективности и производительности.Это причина, по которой многие автопроизводители предпочитают использовать турбонаддув в своих автомобилях. Новые Chevrolet Trax и Equinox предлагаются с двигателями с турбонаддувом, и с течением времени ими будет оснащаться все больше и больше автомобилей.

Как это работает?

Турбина состоит из двух половин, соединенных валом. С одной стороны, горячие выхлопные газы вращают турбину, которая соединена с другой турбиной, которая всасывает воздух и сжимает его в двигателе. Это сжатие дает двигателю дополнительную мощность и эффективность, потому что чем больше воздуха может попасть в камеру сгорания, тем больше топлива может быть добавлено для большей мощности.

Преимущества

Помимо дополнительной мощности, турбокомпрессоры иногда называют устройствами, которые предлагают «бесплатную мощность», потому что, в отличие от нагнетателя, для его привода не требуется мощность двигателя. Горячие и расширяющиеся газы, выходящие из двигателя, приводят в действие турбокомпрессор, поэтому нет утечки полезной мощности двигателя. Двигатели с турбонаддувом также не подвержены такому воздействию, как двигатели без наддува, когда они едут на больших высотах.Чем выше высота набирает атмосферный двигатель, тем труднее ему получать кислород из-за разреженной атмосферы. Турбонагнетатель решает эту проблему, потому что он нагнетает кислород в камеру сгорания двигателя, иногда при давлении в 2 раза превышающем атмосферное.

Турбокомпрессоры также улучшают топливную экономичность транспортного средства, однако существует неправильное представление о транспортных средствах с турбонаддувом и топливной экономичности. Если взять двигатель без наддува и установить на нем турбонагнетатель, это не улучшит топливную экономичность.Способ, которым производители повышают эффективность использования топлива с помощью турбонаддува, заключается в уменьшении размера двигателя и его последующем турбонаддуве. Например, возьмите рядный 4-цилиндровый двигатель без наддува объемом 2,5 л, уменьшите рабочий объем до 1,4 л, а затем наденьте на него турбонаддув. Меньший двигатель с турбонаддувом по-прежнему будет иметь те же показатели производительности (или немного лучше), но из-за меньшего рабочего объема он также будет потреблять меньше топлива.

Турбокомпрессор против. Нагнетатель: основы принудительной индукции

Есть большая вероятность, что в какой-то момент вашей жизни у вас был автомобиль с турбонаддувом или наддувом.Наличие турбонагнетателя или нагнетателя могло сыграть или не сыграть роль в вашем решении о покупке, но, тем не менее, вы воспользовались преимуществами лучшей производительности и экономии топлива. Хотя турбокомпрессоры сегодня широко используются в автомобилях, это относительно недавняя разработка с точки зрения истории автомобилестроения. Давайте посмотрим, почему автопроизводители используют турбокомпрессоры и нагнетатели, и поговорим о преимуществах, которые они могут предложить.

Зачем форсировать?

На протяжении многих лет автопроизводители пробовали практически все, чтобы придать своим автомобилям большую мощность и лучшую экономию топлива.Очевидное решение вопроса большой мощности — двигатель большего размера. Старая поговорка о том, что «вытеснению нет замены», появилась потому, что большой двигатель обычно производит больше мощности, чем маленький. Мускулистые автомобили 1960-х и 1970-х годов — отличные примеры этой школы мысли, и у них двигатели были больше, чем у многих современных пикапов. Они великолепно звучат, обеспечивают мускулатуру, необходимую для впечатляющего выгорания, и могут толкнуть вас обратно в сиденье, когда педаль заделана. Обратной стороной этих двигателей-монстров является экономия топлива, а точнее ее отсутствие.В конце концов, это был один из последних гвоздей в крышку гроба для случайного использования двигателей гигантского рабочего объема.

Когда-то зарезервированный для дорогостоящего оборудования, теперь турбонаддув используется во всем автомобильном спектре, включая Kia Soul, изображенную здесь. Kia

Поскольку запасы топлива сократились и цены подскочили во второй половине двадцатого века, производители были вынуждены изо всех сил пытаются придумать способ привести свои автомобили в действие без необходимости четыре фута на галлон большого блока V8. Сначала ответ заключался в том, чтобы делать маленькие автомобили. с небольшими двигателями.Компакты Ford Pinto, Chevrolet Vega AMC Gremlin были все рождено этой стратегией. Вторая часть плана заключалась в добавлении меньшего, менее мощный двигатель по сравнению с существующими автомобилями. Это и встреча постоянно ужесточающиеся стандарты выбросов, в результате чего на целое десятилетие были выпущены автомобили, которые были медленными, шумными и совсем не увлекательными. Термин «Эра Болезни» используется для описывают американские автомобили с начала 70-х до начала 80-х годов прошлого века. которые многие модели были просто ужасны, чтобы ездить и жить с ними каждый день.

Как только производители разобрались со стандартами выбросов, они начали изучать возможность широкого использования турбокомпрессоров и нагнетателей в транспортных средствах. (Хотя малотоннажные автомобили с турбонаддувом от GM, Porsche и BMW, среди прочих, существовали десятилетиями, Saab 99 Turbo 1977 года часто объявляется первым коммерчески жизнеспособным серийным турбомотором современной эпохи; Volvo дебютировала с 240 Turbo в 1980 году. .)

Volvo 240 Turbo был первым серийным автомобилем с турбонаддувом для многих людей, достигших совершеннолетия в 1970-х и 80-х годах. Volvo

В совокупности именуются «принудительное индукции », добавление наддува с помощью турбонагнетателя или нагнетателя позволило уменьшить двигатели для увеличения мощности без ущерба для экономии топлива, что, в свою очередь, привело к появлению гораздо более привлекательных автомобилей.

Что такое турбокомпрессоры?

Турбокомпрессоры используют автомобильные выхлопные газы, чтобы вращать турбину в потоке выхлопных газов, который вращает компрессор на стороне индукции. Затем этот компрессор раскручивает и нагнетает больше воздуха в двигатель; больше воздуха означает больше топлива, а это может увеличить мощность.С другой стороны, нагнетатели вращаются с помощью шестерни или ремня. Если мы говорим о том, какой из них более эффективен, турбины всегда будут в выигрыше, потому что они повторное использование отработанного выхлопного газа вместо того, чтобы позволить ему уйти в атмосферу. В Напротив, нагнетатель отбирает часть мощности двигателя непосредственно для раскрутки двигателя. роторы.

На этом разрезе пятицилиндрового двигателя AUDI TTRS показано, как выхлопная турбина (слева) и вентилятор впускного компрессора (справа) соединены валом и размещены внутри контура впускного / выпускного трубопровода. Audi AG

Производительность и постоянство другие области, где две системы расходятся. Турбокомпрессорам нужен воздух, чтобы раскручиваться, что может занять время. Это явление известно как турбо-задержка, когда турбокомпрессор не раскручивается на полную мощность и поэтому не обеспечение максимального разгона двигателю. Вот почему автомобиль с турбонаддувом может чувствую, как он колеблется при достижении определенного числа оборотов или скорости. Это также создает приятный звук свиста, который нравится людям.

Что такое нагнетатели?

В отличие от турбонагнетателя управляется непосредственно двигателем, поэтому нет лагов. Нагнетатель запускается вырабатывает мощность, как только нажата педаль акселератора, и увеличивается соразмерно при оборотах двигателя. Одним из значительных преимуществ нагнетателей является то, что они могут быть более легко настраивается для обеспечения мощности и ускорения в широком диапазоне оборотов в минуту, в отличие от к турбокомпрессорам, которые сравнительно наиболее эффективно работают в небольшом диапазоне мощности. С другой стороны, обычно наблюдается небольшой процент потерь мощности из-за двигатель, чтобы получить преимущества мощности от нагнетателя. В конце концов, однако, любой потери обычно значительно перекрываются увеличением мощности двигателя. Они тоже часто демонстрируют уникальный звук. описывается как отчетливое нытье.

Dodge ошеломил мир маслкаров, представив в 2016 году 6,2-литровый двигатель Hellcat V8 с наддувом мощностью 707 лошадиных сил. Под большим алюминиевым корпусом в верхней части двигателя находится промежуточный охладитель; двухвинтовой нагнетатель находится прямо под ним. Dodge

Нагнетатели обычно делятся на одну из четырех категорий: корневые и двухшнековые или центробежные, приводимые в движение либо мощностью двигателя, либо электродвигателем. Наука немного сложнее, но это основная разбивка.

В чем смысл?

Каждая система имеет свои преимущества. Турбокомпрессоры увеличить мощность без увеличения объема двигателя, что приводит к повышение экономии топлива. Вот почему сейчас у нас так много мощных автомобилей с турбонаддувом. четырехцилиндровые и шестицилиндровые двигатели вместо V8 и даже V12, которые мы видели много лет назад.Автомобильная промышленность с энтузиазмом взяла на вооружение турбонаддув, и количество новых автомобилей с турбонаддувом намного превышает количество автомобилей с нагнетателем. широкий запас.

С другой стороны, нагнетатели

хорошо работают в приложениях, где конечной целью являются максимальная мощность и крутящий момент. Прекрасным примером этого являются автомобили Dodge SRT Hellcat, в которых уже есть большой двигатель V8, а затем добавлен нагнетатель для создания уровней мощности, невиданных больше нигде в отечественной автомобильной промышленности. В настоящее время Dodge Challenger SRT Hellcat Redeye с мощностью 797 лошадиных сил не только прочен, но и надежен.

Большинство производителей также используют промежуточный охладитель на стороне впуска для охлаждения сжатого воздуха. Подобно радиатору, но для воздуха, производит более плотный, более богатый кислородом воздух, что позволяет подавать больше топлива в цикл горения, увеличивая мощность двигателя. Надежность также повышается за счет постоянной температуры на впуске, которая позволяет более точно управлять топливно-воздушной смесью.

Какие есть альтернативы?

Некоторые автопроизводители решили не выбирать между двумя платформами.Такие компании, как Volvo, решили использовать в новых автомобилях как турбонагнетатель, так и нагнетатель. Некоторые Volvo используют небольшой нагнетатель для увеличения мощности вне линии, турбо-режим берет на себя после того, как он набирает обороты. Эту систему иногда называют «двойной зарядкой».

Некоторые модели Volvo используют турбокомпрессор и нагнетатель в процессе, называемом двойным наддувом. На графике показан свежий воздух (синий), смешанный с наддувом (красный). Позднее воздушный поток сжимается турбокомпрессором, установленным ниже. Volvo

Другие автомобили также используют подход «больше — значит лучше». Lancia и Nissan использовали как турбонаддув, так и наддув в раллийных автомобилях 1980-х годов. Несколько лет спустя Volkswagen выпустил автомобиль, в котором использовался 1,4-литровый двигатель с двойным наддувом, который производил такую ​​же мощность, как 2,3-литровый двигатель, но с 20-процентным улучшением экономии топлива.

Другие компании, особенно в вторичного рынка, работают над улучшением и модернизацией нагнетателя для использование в новых экономичных транспортных средствах.BorgWarner работает с Mercedes-Benz, чтобы разработать электрический нагнетатель, который вместо этого использует электродвигатель. выкачивания мощности из двигателя автомобиля для повышения его мощности.

Производители дали понять какой оттенок буста он предпочитает для современных автомобилей. Турбокомпрессоры далеко более распространены и находятся под капотами гораздо большего количества новых автомобилей, чем нагнетатели.

В любом случае, турбо- и нагнетатели давно превзошли свою раннюю репутацию привередливых и дорогая технология, предназначенная для дорогой экзотики и гоночных автомобилей. В паре с передовые системы подачи топлива, комплексное программирование управления двигателем и значительно улучшился контроль качества, кажется, старый «нет замена на вытеснение », указ готов к отмене.

Как работает турбокомпрессор

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Было время, когда безраздельно властвовал V8.Когда «Замены вытеснению нет!» был прикреплен к бамперу каждого хромированного маслкара. Однако, как однажды сказал Боб Дилан: «Времена меняются», и в автомобильном мире это изменение приносит с собой турбокомпрессоры.

Турбокомпрессор — это система, которая помогает двигателю производить больше мощности и крутящего момента за счет принудительной индукции. По сути, турбонагнетатель всасывает воздух, охлаждает его, а затем принудительно нагнетает в двигатель больше воздуха, чем то, что он получил бы через стандартный забор. Конечный результат — намного больше «Уф!»

Тем не менее, турбокомпрессоры могут быть загадочными, и их внутреннее устройство может показаться неприступным для полного понимания.Они не должны быть такими. С вашей командой специалистов по работе с трещинами The Drive, мы избавим вас от того, чтобы вы прищурились на свой двигатель и неправильно указали на стартер на запчасти из Японии … или Австрии.

Готовы? Устойчивый? Идти!

Depositphotos

Что такое турбокомпрессор?

Турбокомпрессор — это небольшая турбина, которая находится между двигателем и выхлопом.Подключенный к обоим воздухозаборникам, турбонагнетатель использует выхлопные газы для вращения турбины, которая затем нагнетает больше воздуха в двигатель вашего автомобиля и увеличивает мощность автомобиля. Турбонагнетатель состоит из четырех частей. Это:

Турбокомпрессор

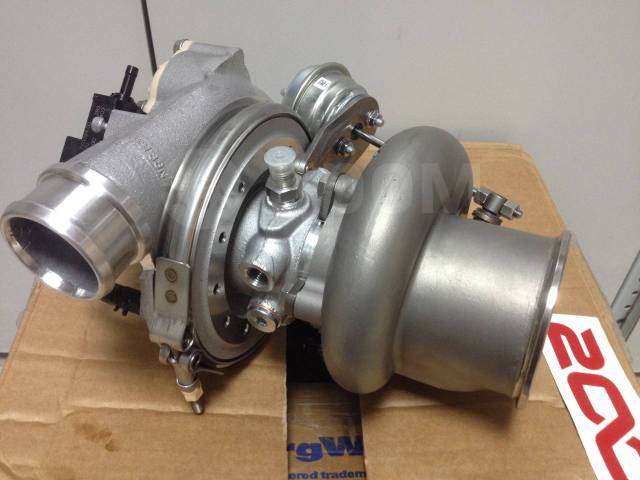

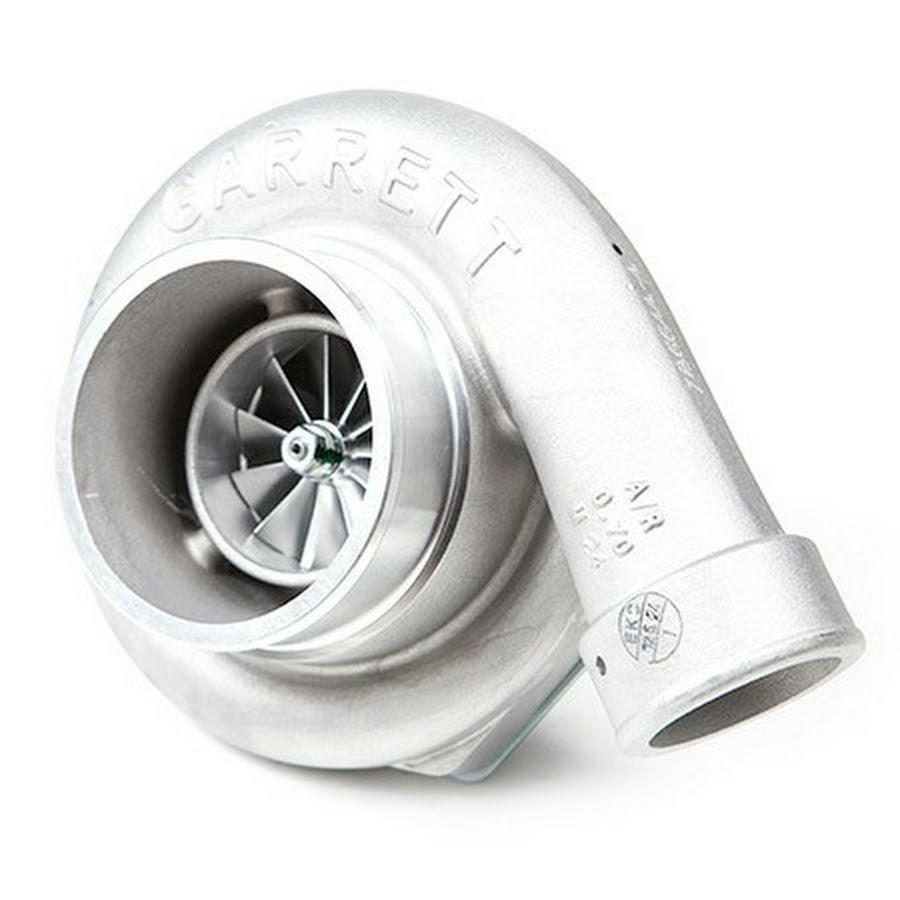

Турбокомпрессор сам по себе напоминает улитку и имеет воздухозаборник, выпускной патрубок, две разные крыльчатки (турбина сзади и компрессор спереди) и выхлоп заряженного воздуха, который поступает в промежуточный охладитель. .Также есть шланг для масла.

Промежуточный охладитель

Для снижения температуры нагнетаемого воздуха, вытесняемого из турбокомпрессора, вторичный радиатор или промежуточный охладитель задерживает воздух до того, как он достигнет двигателя. В качестве охлаждающего агента используется охлаждающая жидкость.

Перепускной клапан

Перепускной клапан — это клапан между впуском выхлопных газов и турбонагнетателем, который обходит турбину и регулирует давление наддува.

ECU Tune

Электронный мозг двигателя с турбонаддувом требует другой калибровки для топливовоздушных смесей и момента зажигания по сравнению с автомобилем с безнаддувным двигателем.Таким образом, если кто-то добавляет турбокомпрессор к двигателю, который никогда не предназначался для него, ему придется перепрограммировать электронный блок управления двигателем (ЭБУ), чтобы он работал должным образом.

Джонатон Кляйн

McLaren 720S с двойным турбонаддувом.

Типы турбонагнетателей

Существует большое разнообразие турбонагнетателей и применений с турбонаддувом.Вот краткое изложение общих настроек.

Одиночный турбонагнетатель

Одиночный турбонагнетатель является наиболее распространенным типом турбокомпрессора. Он оснащен одной турбиной, и на массовом потребительском рынке он обычно используется в большем количестве пешеходных автомобилей, которым не требуется много лошадиных сил или крутящего момента. На вторичном рынке это одно из самых популярных обновлений тюнера.

Примером этого может быть Honda Civic.

С двойным турбонаддувом

Добавление второго турбонагнетателя увеличивает количество воздуха, которое может быть нагнетено в двигатель для создания большей мощности и крутящего момента.Настройка в целом остается такой же, как у одиночной турбонаддува, если только у вас нет ступенчатой ​​системы с двумя турбонагнетателями, в которой малый турбонаддув сочетается с большим турбонаддувом, чтобы устранить задержку.

Примером этого может быть McLaren 570S.

с четырехцилиндровым турбонаддувом

Bugatti Chiron — единственный серийный автомобиль, в котором используется четырехцилиндровый двигатель с турбонаддувом. Bugatti соединяет две большие турбины и две маленькие турбины с 8,0-литровым двигателем W16, чтобы обеспечить в общей сложности 1500 лошадиных сил. По словам человека, который разогнался до 304 миль в час, это спешка.

Составной заряженный

Составной заряженный система — это когда турбокомпрессор соединен с нагнетателем. Нагнетатель используется для создания более быстрого крутящего момента, а турбонагнетатель увеличивает максимальную мощность в лошадиных силах.

Примером может служить четырехцилиндровый двигатель Volvo с комбинированным наддувом, который используется в автомобилях и внедорожниках класса T6.

Audi

Схема электронного турбонагнетателя.

Электронный турбонагнетатель

Концепция электронного турбонагнетателя витала в воздухе в течение некоторого времени, но потребовались мощные и миллиардные исследования и разработки Формулы 1, чтобы создать продукт, достойный производства.

Конструкция электронного турбонагнетателя заимствована у нынешнего поколения автомобилей Формулы 1 и добавляет электричество в смесь для устранения турбо-лага. Между корпусом турбины и компрессором находится небольшой электродвигатель, работающий от электрической системы 48 В. Электродвигатель может вращать компрессор раньше, чем выхлопные газы, тем самым сокращая время между отсутствием наддува и наддува.

Audi заявляет, что добавление электродвигателя к ее агрегату «сокращает время отклика [турбонагнетателя] до менее 250 миллисекунд, что быстрее, чем время реакции среднего человека.”

Наряду с Audi Mercedes-Benz выпускает автомобили с электронным турбонаддувом.

Турбокомпрессор Hot-V

Установка «Hot-V» — это когда турбокомпрессор или турбокомпрессоры расположены внутри буквы «V» двигателя. Это не только уменьшает пространство, необходимое для двигателя, но также уменьшает расстояние, которое необходимо наддувному воздуху для прохождения между компрессором и двигателем. Это означает, что турбокомпрессор или турбокомпрессоры могут работать быстрее и уменьшать задержку.

Установка «Hot-V» также разделяет турбину и компрессор и размещает их на противоположных сторонах двигателя.Это снижает накопление тепла в нагнетаемом воздухе и значительно снижает охлаждающую нагрузку промежуточных охладителей.

Mercedes-Benz был первым автопроизводителем, запустившим в производство установку Hot-V.

Джонатон Кляйн

А Hyundai Veloster с турбонаддувом №

Кто изобрел турбокомпрессор?

Швейцарский инженер Альфред Бучи впервые разработал турбокомпрессор для увеличения мощности дизельных двигателей в 1905 году.Аккуратный!

Сколько дополнительной мощности можно получить?

Это вопрос каждого редуктора, и, к сожалению, на него нет простого ответа. Обычный турбокомпрессор приносит чистым энтузиастам примерно на 20-40 процентов больше мощности, чем стандартный.

Однако, сколько дополнительной мощности зависит от множества переменных, в том числе от того, насколько велик или мал турбокомпрессор, какие изменения вы внесли во внутренние части двигателя, какой тип топлива вы используете, а также от ECU, настроенного для вашего турбонагнетателя. установка использует. Прибыль вашего автомобиля будет разной.

Преимущества и недостатки турбокомпрессоров

У всего есть свои компромиссы, и турбокомпрессоры ничем не отличаются. Вот несколько преимуществ и недостатков турбокомпрессоров.

Преимущества

Благодаря увеличенному потоку воздуха турбонагнетатель увеличивает мощность и крутящий момент двигателя. В то же время, поскольку турбокомпрессоры могут производить большую мощность, производители могут уменьшить рабочий объем двигателя и, таким образом, получить более высокую эффективность и более низкие выбросы.

Недостатки

Однако есть недостатки, такие как повышенная сложность, которая делает ремонт двигателя с турбонаддувом дорогим. Также существует проблема турбо-лага.

Что такое турбо-задержка?

Одна из самых больших проблем с производительностью турбокомпрессора — это задержка турбонаддува. Поскольку турбонагнетателям требуются выхлопные газы для вращения турбины и, следовательно, компрессора, требуется время для создания наддува и нагнетания большего количества воздуха в двигатель. Создается впечатление, что между моментом нажатия на дроссель и ощущением скачка напряжения есть кратковременная пауза.Вот почему производители начали экспериментировать с электронными турбонагнетателями.

Джонатон Кляйн

Shelby Mustang GT500 с наддувом.

Часто задаваемые вопросы о турбонагнетателях

У вас есть вопросы о турбонагнетателях, информационная группа The Drive ответит на них.

Чем отличается нагнетатель?

В то время как турбонагнетатель использует выхлопные газы для приведения в движение турбины, которая нагнетает больше воздуха в двигатель, нагнетатель использует ременную систему двигателя, чтобы вращать турбину, которая нагнетает больше воздуха в двигатель. Поскольку он работает от собственной мощности двигателя, нагнетатели, как правило, менее эффективны как с точки зрения наддува, так и с точки зрения экономии топлива по сравнению с турбонагнетателем.

Есть ли в моей машине турбокомпрессор?

Может быть. Есть несколько способов проверить. Первый и самый простой — пролистать запыленное руководство по эксплуатации вашего автомобиля. Второй — поискать его в Интернете на сайте производителя или в Google. Последний способ — визуально осмотреть двигатель. Если возле выхлопной трубы вашего автомобиля или вдоль буквы V двигателя есть цилиндрическая металлическая деталь в виде улитки, то перед вами автомобиль с турбонаддувом.Турбо свисток?

Какой был первый серийный автомобиль с турбонаддувом?

Эта честь принадлежит Oldsmobile Jetfire, производство которого началось в 1962 году.

Турбокомпрессоры — дорогие?

Могут быть. Если вы модифицируете существующий автомобиль, который изначально не был оснащен турбонагнетателем, вам потребуется внести множество изменений, чтобы турбокомпрессор мог работать. Это может обойтись дорого: комплекты турбонагнетателей стоят от 1500 до 20 000 долларов в зависимости от машины, на которой вы бьете этих улиток.

Аналогичным образом, замена сломанных турбокомпрессоров также может быть дорогостоящей. Одним из примеров является турбокомпрессор Mercedes-Benz AMG, замена которого стоит более 15 000 долларов.

Почему так много автомобилей имеют турбокомпрессоры?

По мере ужесточения требований к топливу и выбросам производителям приходится уменьшать рабочий объем двигателей в своих моделях. Чтобы поддерживать уровень мощности для этих все более тяжелых транспортных средств, автопроизводители перешли на двигатели с турбонаддувом для дополнительной мощности.

Что такое Ford EcoBoost?

Ford EcoBoost — это просто название продукции бренда с турбонаддувом. Компания Ford нанесла название EcoBoost на такие автомобили, как Ford Mustang, пикапы F-Series, новый Bronco и вплоть до суперкара Ford GT.

Получите свой собственный комплект турбокомпрессора от Vivid Racing

Ваш автомобиль не может достаточно быстро взбодриться? Вас чуть не убил сливающийся полуавтомат, когда вы пытаетесь разогнаться до 60 миль в час? Вы тоскуете по сладкому, сладкому свисту турбокомпрессора на пике наддува? Что ж, тогда вам может подойти турбонагнетатель. Вот почему мы сотрудничаем с нашими друзьями из Vivid Racing, чтобы сделать вас турбонаддувом! Нажмите здесь, чтобы ознакомиться с линейкой комплектов турбокомпрессоров Vivid Racing.

Рекомендуемые изделия для турбокомпрессоров

Mishimoto MMSK Ручка переключения передач с весами

Комплект керамических тормозных колодок Akebono ProACT Ultra-Premium

Torco F500010TE Неэтилированный топливный ускоритель

Есть вопрос? Получили совет от профессионала? Отправьте нам сообщение: [email protected]

Как это работает: турбонаддув | Вождение

Раньше турбокомпрессоры использовались в основном на мощных спортивных автомобилях.Они по-прежнему дают быстроходным автомобилям дополнительный прирост мощности, но автопроизводители все чаще используют их на двигателях меньшего размера для увеличения мощности, когда это необходимо, но с лучшей общей экономией топлива. Они также используются практически во всех дизельных двигателях для увеличения мощности.

Турбокомпрессор — это, по сути, воздушный насос, нагнетающий дополнительный кислород в двигатель по мере необходимости, чтобы он мог сжигать больше топлива для получения большей мощности.

Двигатели содержат поршни, которые перемещаются вверх и вниз в цилиндрах. Они поворачивают тяжелый центральный коленчатый вал так же, как ваши ноги двигаются вверх и вниз, чтобы привести в движение велосипед.Вращение коленчатого вала используется для поворота колес автомобиля.

Двигатель Audi 3,0 л V6 с двумя последовательно расположенными турбонагнетателями.

Все это движется паром воздуха и бензина в верхней части поршня. Когда он воспламеняется свечой зажигания, сила сгорания толкает поршень вниз, чтобы повернуть кривошип. Сгоревшие газы затем удаляются как выхлопные газы.

Каждый поршень скользит вниз в начале своего цикла, создавая вакуум. В двигатель без турбонаддува, известный как безнаддувный, воздух врывается внутрь при открытии впускного клапана, но он может заполнить цилиндр только при атмосферном давлении. Сжигание большего количества топлива дает больше мощности, но поскольку смесь топлива и воздуха должна быть точной для правильной работы двигателя, добавление большего количества бензина не сработает, и цилиндр не сможет втянуть лишний воздух.

В двигателе с турбонаддувом турбонагнетатель нагнетает больший объем воздуха под давлением, и компьютер транспортного средства отвечает, добавляя правильное количество дополнительного топлива.

Турбина приводится в движение выхлопными газами. Одна сторона турбонагнетателя расположена у выпускного коллектора, другая — у воздухозаборника двигателя, и он содержит два небольших вентилятора, соединенных валом.Когда выхлоп проходит через турбонагнетатель, он вращает один вентилятор, называемый турбиной. Это, в свою очередь, вращает второй вентилятор, называемый компрессором, который всасывает свежий воздух, нагнетает его и нагнетает в двигатель. Разница между атмосферным давлением и давлением воздуха, обеспечиваемым турбонаддувом, называется наддувом и измеряется в фунтах на квадратный дюйм (psi).

Вместо турбонагнетателя в некоторых транспортных средствах используется нагнетатель, который также нагнетает воздух, но механически работает от коленчатого вала двигателя, а не от выхлопных газов.

В разрезе турбокомпрессор показаны вентиляторы турбины и компрессора, соединенные валом.

Одна из проблем с турбонаддувом заключается в том, что воздух нагревается при сжатии, а это противоположно тому, что вы хотите. Холодный воздух более насыщен кислородом, поэтому он может смешиваться с большим количеством топлива и при этом нормально сгорать в цилиндре. Автопроизводители добавляют к турбо-системе теплообменник, называемый промежуточным охладителем, который поглощает тепло и снижает температуру воздуха, поступающего в цилиндры двигателя.

Вентиляторы турбонагнетателя вращаются очень быстро — до 250 000 оборотов в минуту или более — и существует вероятность слишком высокого давления в двигателе при максимальной нагрузке. В этом случае открывается клапан, называемый перепускным клапаном, который отводит часть выхлопных газов от турбины.

Турбокомпрессор не нагнетает двигатель постоянно. Если вы едете умеренно, достаточно воздуха, всасываемого при атмосферном давлении, и двигатель работает как безнаддувный. Когда вы нажимаете на дроссельную заслонку, двигатель работает сильнее и создает большее давление выхлопных газов.Это раскручивает турбокомпрессор, который, в свою очередь, увеличивает мощность двигателя, который, в свою очередь, получает больше топлива — вот почему эти малолитражные двигатели могут внезапно стать намного более жаждущими, чем ожидалось, когда вы их сильно водите. (Положительным моментом является то, что дополнительный кислород имеет тенденцию более полно сжигать топливо в цилиндре, повышая эффективность двигателя и снижая вредные выбросы.)

Турбокомпрессор также создает головную боль для инженеров, потому что он не сразу работает на полную мощность. .Существует небольшая задержка между моментом, когда вы опускаете ногу, и тем, когда турбокомпрессор набирает скорость, достаточную для обеспечения наддува и желаемого ускорения. Это известно как турбо-задержка.

Раньше он был гораздо более заметным в старых автомобилях, но сегодня автопроизводители используют другие методы, чтобы уменьшить его. Используются легкие лопатки турбины, поэтому для их вращения требуется меньшее давление. Турбокомпрессоры меньшего размера раскручиваются быстрее, и некоторые автопроизводители устанавливают два из них на двигатель, комбинируя маленький для быстрого начального наддува с более крупным, который может обеспечить большую мощность при более высоких оборотах двигателя.Некоторые автопроизводители, в том числе Volvo, для достижения этой цели используют в двигателе как нагнетатель с механическим приводом, так и турбонагнетатель с приводом от выхлопных газов.

Другая технология — это изменяемая геометрия, которая автоматически регулирует направление потока выхлопных газов в турбинное колесо в зависимости от частоты вращения двигателя и требований к мощности.

Двигатели с турбонаддувом, как правило, не требуют какого-либо дополнительного обслуживания, кроме рекомендованной замены масла в автомобиле и замены свечей зажигания.

No related posts.
